attuatore per valvole a pignone e cremagliera
, Attuatore pneumatico a pignone e cremagliera
, Pistoli a staffa e a pignoni
Pistole di azionamento della valvola pneumatica e della valvola del pino
Attuatore pneumatico a azione singola molla di ritorno
1La valvola a sfera di isolamento dei wafer adotta un design della struttura della giacca integrata, che può mantenere il calore e il freddo uniformemente.
2Rispetto alle normali valvole a sfera, la valvola a sfera di isolamento a wafer ha un volume minore, un peso più leggero, nessuna perdita e un buon
prestazioni di tenuta.
3La giacca è saldata con tubi in acciaio al carbonio ed è più resistente alla pressione e più ferma di quella fusa.
4Se il diametro della valvola è uguale al diametro del tubo, il mezzo scorre in linea retta con bassa resistenza, che può
ridurre efficacemente la perdita di calore del mezzo nella condotta.
Azionamento pneumatico
| Materiale |
Leghe di alluminio estruse |
| Angolo di rotazione |
0 ~ 90 gradi |
| Struttura |
un'impulsione rotante a stagno e a pignone |
| Pressione di lavoro |
2 ~ 8 bar |
| Trattamento superficiale |
Anodizzazione dura |
| Temperatura di funzionamento |
Temperatura normale: -20oC (-4oF) ~ 80oC (+176oF);
Temperatura elevata: -15oC ((+5°F) ~ 150oC (+302°F);
Temperatura bassa: -40oC ((-104°F) ~ 80oC (+176°F). |
| Connessione |
NAMUR, ISO5211 e DIN3337 |
| Applicazione |
valvola a sfera, valvola a farfalla e macchina rotante |
| Colore della tazza |
grigio, nero, blu cielo, blu scuro, rosso, arancione |

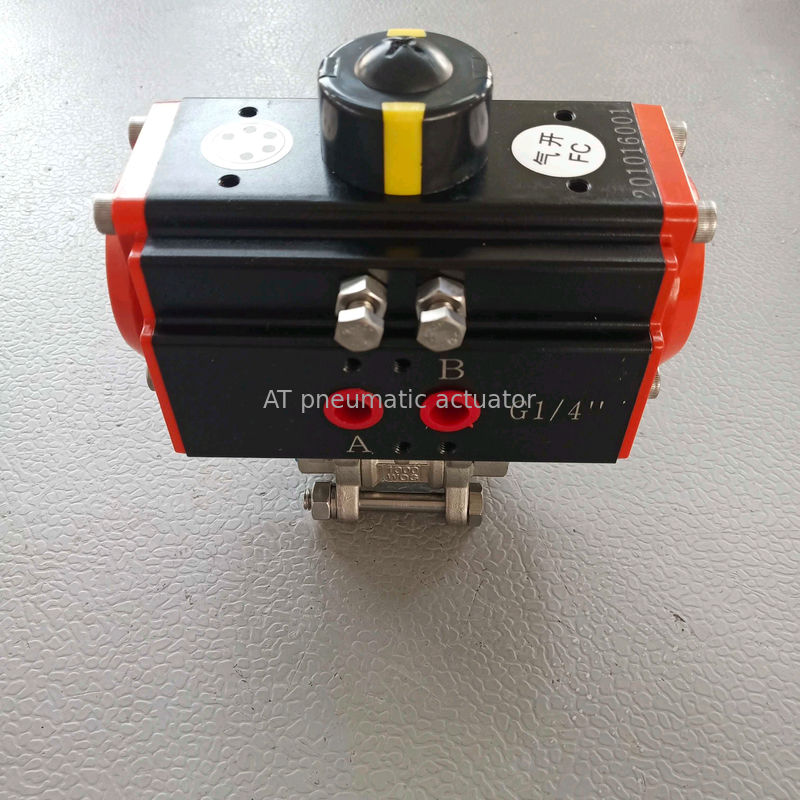

Dichiarazione di utilizzo e selezione degli attuatori pneumatici della serie AT
Attraverso la ricerca, lo sviluppo e la progettazione, gli attuatori pneumatici della serie AT incorporano gli ultimi materiali tecnologici e un'idea innovativa.
Piena conformità alle specifiche più recenti: ISO5211,DIN3337 e VDINDE-3854,NAMUR.
L'alluminio ad alta intensità di estrusionecorpo possiedeun' accanitasuperficie internarivestito con anodo ossigenante duro per una lunga vita.L- Oh, no.coefficientedi attrito e veloceprestazioni.
Eccellente compatta emodernizzato costruzione insieme a specifiche multi fala selezione sia economica che vantaggiosa.
Tutte le superfici di azione adottano cuscinetti di alta qualitàrisultantein basso attrito, durata di ciclo elevata e nessun rumore
Le due corse esterne indipendentiaggiustamentoi bulloni possono essere regolati facilmente e con precisione ±5°sia in direzione aperta che in direzione chiusa.
Gli stessi attuatori di contorno hanno le modalità funzionali di doppia azione e singola azione (Spring -Return).
Indicatore multifunzione con NAMUR è conveniente per il montaggio di accessori.
La molla di carico precompressa è conveniente per il montaggio sicuro e le procedure di demolizione.
I pistoni in alluminio a fusione a stampa e i tappi di fine hanno un'alta intensità e un peso leggero.
Sono disponibili diversi materiali per anelli O ad alta e bassa temperatura.
SolenoideLe valvole sono facilmente installabili senza alcuna tavola di collegamento.
Caratteristiche principali
Gli attuatori pneumatici rotanti sono ampiamente utilizzati nelle valvole a sfera e nelle valvole a farfalla.
Basso costo, design compatto, lunga durata.
Tipo di attuatore pneumatico: a azione singola (rientro della molla) o a azione doppia.
Colore: arancione, blu, nero, grigio scuro. Accettiamo colori OEM e marchio.
Pressione di lavoro dell'attuatore pneumatico: 0,3 - 0,8 MPa
Connessione inferiore: ISO 5211
Valvola solenoide standard: Namur
Accessori dell'attuatore pneumatico: scatola di interruttore di limite, valvola solenoide, posizionatore.
Dimensione dell'attuatore pneumatico
| Modello |
A |
B |
C |
D |
H × I |
G |
N |
J |
K. |
L |
M |
Connessione aerea |
| AT032 |
110 |
45 |
45 |
20 |
50×25 |
12 |
9 |
A36 |
|
M5×7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80×30 |
14 |
11 |
A50 |
A36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80×30 |
14 |
11 |
A50 |
A36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80×30 |
18 |
14 |
A70 |
A50 |
M8×13 |
M6 × 10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80×30 |
20 |
14 |
A70 |
A50 |
M8×13 |
M6 × 10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80×30 |
21 |
17 |
A70 |
A50 |
M8×13 |
M6 × 10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80×30 |
22 |
17 |
A70 |
A50 |
M8×13 |
M6 × 10 |
NAMUR G1/4" |
| AT105 |
268 |
133 |
121 |
20 |
80×30 |
26 |
22 |
A102 |
A70 |
M10×16 |
M8×13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80×30 |
27 |
22 |
A102 |
A70 |
M10×16 |
M8×13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80×30 |
32 |
27 |
A125 |
A102 |
M12×20 |
M10×16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80×30 |
34 |
27 |
A125 |
A102 |
M12×20 |
M10×16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130×30 |
40 |
36 |
A140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130×30 |
40 |
36 |
A140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
130×30 |
50 |
46 |
A165 |
|
M20×25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130×30 |
50 |
46 |
A165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130×30 |
60 |
46 |
A165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130×30 |
60 |
46 |
A165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130×30 |
60 |
55 |
A254 |
A165 |
8-M16×25 |
M20×25 |
NAMUR G1/2" |
